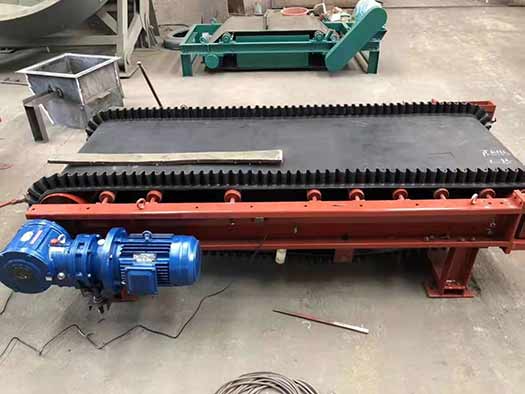

本文我们来聊聊调速皮带秤中计量监测系统的配置应用，该系统包括：皮带秤及图像校验装置，皮带秤包括承载器、速度传感器及电子称重仪，图像校验装置包括一号摄像仪、二号摄像仪及图像处理仪，一号摄像仪和二号摄像仪沿皮带运行方向依次安装于垂直于皮带表面的平面上；
    承载器的输出端与电子称重仪的一号输入端连接，以将采集到的皮带上物料的质量信号发送给电子称重仪；
    速度传感器的输出端与电子称重仪的二号输入端连接，以将采集到的皮带运行速度信号发送给电子称重仪：
    电子称重仪的通信端口与图像处理仪的通信端口连接，以将采集到的皮带上物料的质量信号、皮带的运行速度信号发送给图像处理仪；
    一号摄像仪和二号摄像仪的输出端分别与图像处理仪的一号、二号输入端连接，以将采集到的皮带工况图像发送给图像处理仪，皮带的工况图像包括物料在皮带上的分布图像。
    两个摄像仪的视场重叠区域的宽度与皮带的宽度相等，图像处理仪包括：
    显示器，用于显示调速皮带秤的工况图像数据，皮带秤的工况图像数据包括皮带单位长度上物料的体积、堆积密度及皮带秤运行状态。
    皮带秤监测系统，还包括：
    电源，电源输出端与承载器、电子称重仪、速度传感器、一号摄像仪、二号摄像仪及图像处理仪的供电端连接，用于为承载器、电子称重仪、速度传感器、一号摄像仪、二号摄像仪及图像处理仪提供电源。
    指示灯，与图像处理仪的一号输出端连接，用于指示皮带秤的运行状态，皮带秤的运行状态包括运行稳定或运行异常。
    校零装置，零点校验装置的一号输入端与图像处理仪的二号输出端连接，用于根据图像处理仪的指示对皮带秤进行零点校验。
    综上，调速皮带秤计量监测系统，图像处理仪根据两个摄像仪采集的皮带工况图像，可确定皮带上物料的体积，再结合电子称重仪采集的皮带上的物料的质量可确定皮带上物料的堆积密度，进而可根据确定的物料的堆积密度与物料标定的堆积密度的关系，对皮带秤计量的数据进行实时的校验，提高了皮带秤计量数据的可信度。
