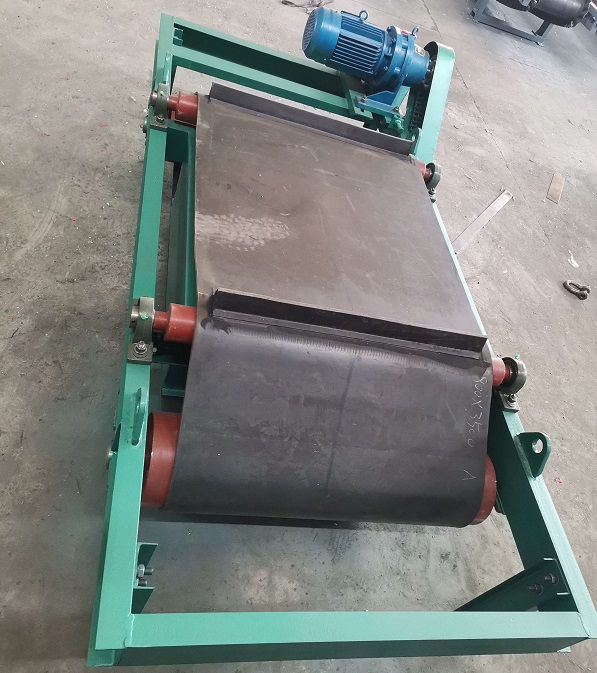

在可调压的电磁自卸除铁器控制系统中,其电压可随意调节,并可实现稳压功能。三相交流模块输出对称性好,直流分量小,并可根据需要增加过流、过热、缺相保护功能。
　　该系统由380VAC电源电压经交流接触器主触点器KM1-1后,通过整流模块整流输出电压加到设备线圈YA1的两端;变压器TCl输出的22OV交流电压给控制电路供电,控制电路通过集控/现场转换开关SAl分别控制交流接触器KM1线圈,整流模块由开关电源PS1和智能晶闸管模块MOD1组成,智能晶闸管模块MOD1输出电路中由开关电源PS1供电,开关电源PS1接有调压控制电路。
　　其中,该自卸除铁器系统中的智能晶闸管模块型号为MJYS-QKZL-100,开关电源PS1型号为SYN-25-S12。智能晶闸管模块MOD1三相输入端并联压敏电阻RV1、RV2、RV3,压敏电阻RV4-6与阻容模块RC1～RC6并联后接到智能晶闸管模块MOD1输出端的“+”“-”端。智能晶闸管模块MOD1输出端的电压和电流值通过电压表PV1和电流表PA1显示出来。开关电源PS1的GND端接到稳压管V2的“+”端及智能晶闸管模块MOD1的3脚、4脚和电位器R1的1脚,开关电源PS1的+12V端接到稳压管V2的“-”端及智能晶闸管模块MOD1的5脚和电位器R1的3脚,智能晶闸管模块MOD1的2脚接电位器R1的2脚。
　　该自卸除铁器的控制电路中,变压器TC1的次级输出端分别接开关电源PS1的L、N脚;变压器TCl输出端一端分别连接电源指示灯HL1、交流接触器常开点KM1-2及集控/现场转换开关SA1,交流接触器常开点KM1-2另一端接风扇FS1,电源指示灯HL1和风扇FS1另一端接变压器TC1输出端另一端;集控/现场转换开关SA1的集控端接集控启停信号端子排XT1和中间继电器常开点KA1-2,集控启停信号端子排XT1另一端经中间继电器KA1线圈接变压器TCl输出端另一端;集控/现场转换开关SA1的现场端经按钮SB1接按钮SB2和交流接触器常开触点KM1-3,按钮SB2和交流接触器常开触点KM1-3并联后与中间继电器常开点KAl-2另一端接交流接触器KMI线圈和指示灯HL2,交流接触器KM1线圈和指示灯HL2的另一端接变压器TC1输出端另一端。
　　综上,通过智能晶闸管模块输出0-500V直流电压送到电磁自卸除铁器的设备线圈,电压连续可调,通过控制回路中交流接触器的吸合与释放来控制电磁除铁器的励磁。可调压的电磁除铁器控制系统的应用,改变了电磁除铁器电压不可调的缺点,电压可随意调节,并可实现稳压功能。
