配料皮带秤的安装使用
1.1.1：皮带秤的环境要求
⑴皮带秤称安装时应远离风力、雨天、暴晒的环境
⑵皮带秤称安装时应远离有震动源、腐蚀性气体、强磁场及大型电机设备干扰的场所
1.1.2皮带固定要求⑴皮带秤在安装时要求不得与主皮带发生任何关系。
⑵在安装时皮带秤应采用独立的安装支架或平台，安装支架或平台必须稳固及水平。
⑶皮带秤安装时应保证横向和纵向水平。
⑷皮带秤电机必须与皮带秤主体安装在同一平台上，严禁驱动电机采用独立安装支架，安装时应确保驱动电机与皮带秤主动滚筒传动轴保持
良好的同轴度。
⑸：当皮带秤采用涡轮涡杆减速机时，在安装时要求涡杆水平安装，且在上端。
1.1.2：皮带秤对供料设备的要求
⑴当采用圆盘给料方式时，在圆盘卸料部应安装受料器，受料器的出料咀及安装应等同于拖拉式的下料咀的要求
⑵当采用拖拉式给料时，下料咀要求处料高度可调同时较大调整高度应满足对料流的堆积要求。同时出料咀出料面应做成沿料流方向的斜面
形状以便于大块物料的排除。
⑶当采用拖拉式给料时，出料咀上部应设计安装闸板阀，以便于皮带秤的检修和调试。为保证皮带称计量运行的稳定性和精度，要求该闸板
阀采用对开双闸板，闸板啮合线于皮带称输料方向一致。闸板的较大开度不小于出料咀有效出料截面。
⑷料仓上端入料口应设置分料栅板或栅格，其单位下料口径不大于出料设备较小工作流量下的出料咀较小出料高度，以免发生料块阻塞下料
咀。
⑸当设备工作环境温度长期处于冰点以下时，如果物料含水率足以使物料冻结成块状时，应该在料仓上采用取加热措施。

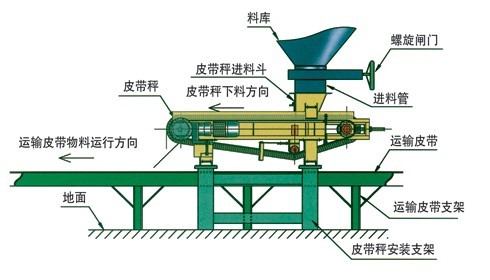

1.1.3：皮带秤的空间位置
皮带秤在安装时应满足以下空间位置要求：
⑴皮带秤受料段纵向中心应与料仓下料料流中心线重合，料流自然堆积应均匀分布在皮带秤受料段中心线两侧，且按料流方向距受料段前后
沿各保持5cm的距离，料流堆积高度不漫料。
⑵当采用圆盘供料方式时，圆盘卸料落差不大于200mm，同时圆盘不于称体任何部位接触。当皮带秤没有采用收料设备时，应现场制作简易收
料溜槽（该溜槽在安装时不得与皮带秤发生接触）。圆盘供料时要求料流集中，料流沿皮带秤送料方向断面不大于200mm，料流在皮带秤上的自
然堆积前沿距受料段前沿各保持5cm的距离
⑶当采用拖拉式给料方式时，下料咀不得与皮带接触，下端距皮带保留5mm或是2~3倍正常物料直径的距离。同时自然堆积的物料边缘距皮带
边缘两侧均距离部小于3cm的距离，当采用裙边皮带时物料自然堆积的斜面于裙边的交线应低于裙边上缘至少1cm的距离
⑷皮带秤下方距主皮带高度不低于300mm，并安装输料溜槽保证料流均匀分布在主皮带中心。
⑸皮带秤安装适应预留适当的维修维护空间，以便于后期作业。
