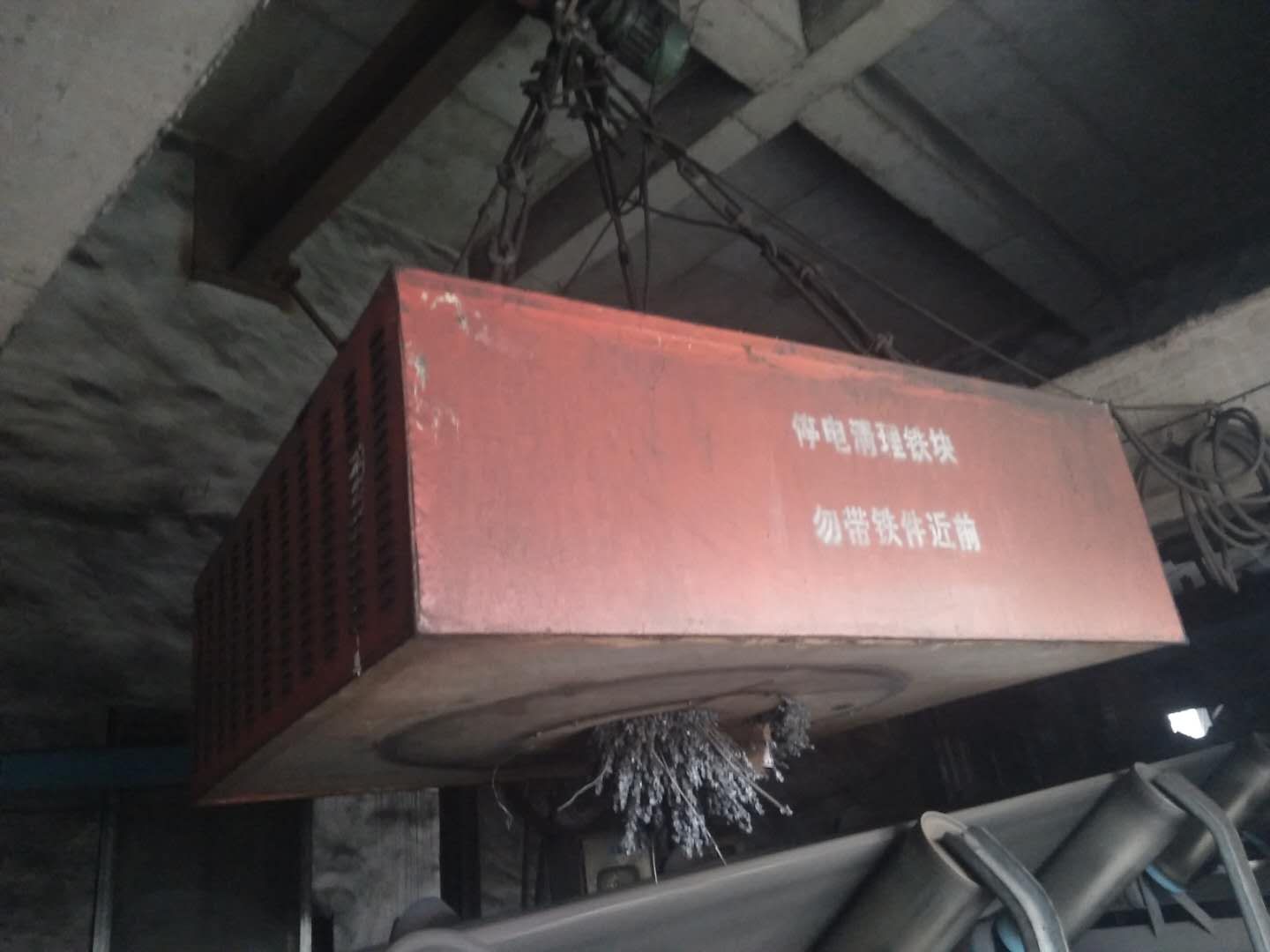

  悬挂除铁器体系中数据存储机制的应用

发布时间:2021.09.29 新闻来源:潍坊天则自动化设备有限公司


  在悬挂除铁器体系结构的直接控制级上,实现了数据的备份和存储。这是相对基于PLC的除铁器控制系统的一个很大的进步,它的作用体现在两方面∶
  1、使直接控制级具有自恢复功能∶当直接控制级因某种原因断电时,新的参数配置不会丢失,它们被保存在存储单元中。在直接控制级重新上电后,即可自动恢复上一次的参数配置,不需要重新设置。
  2、当直接控制级与过程管理级之间的通讯发生故障时,设备状态的每次变化均能够被记录下来,一旦通讯恢复,故障时的数据仍然可以上报给过程管理级。这使得整个悬挂除铁器系统的数据管理和分析能力有很大的提高。
  直接控制级采用串行铁电存储芯片FM31256作为存储单元。之所以不采用FLASH芯片,是由于FLASH的写入时间比较长,这时如果设备掉电就会造成数据的丢失,而故障前后的数据往往很重要。处于这种考虑,选择了零写入时间的32KBYTE铁电存储器FM31256。
  该基于FM31256的数据存储结构为:
  存储器的较低32字节用来存储除铁器的配置信息,属于固定参数,平时不能更改。其余的使用空间由250个条目组成,每个条目是一个数据包,它记录了一个特定时刻下除铁器的每个有状态参数。当除铁器的状态发生变化时,就把当前状态参数打包成一个32byte的条目,存储到相应的位置。从1—250,周而复始。当过程管理级查询数据时,就把存储器中的历史数据按时间由远及近上传,直到传完为止。经试验结果证明,悬挂除铁器的状态不经常发生变化,而上层集中控制计算机的查询又比较频繁,250个数据条目能够符合应用需要。
